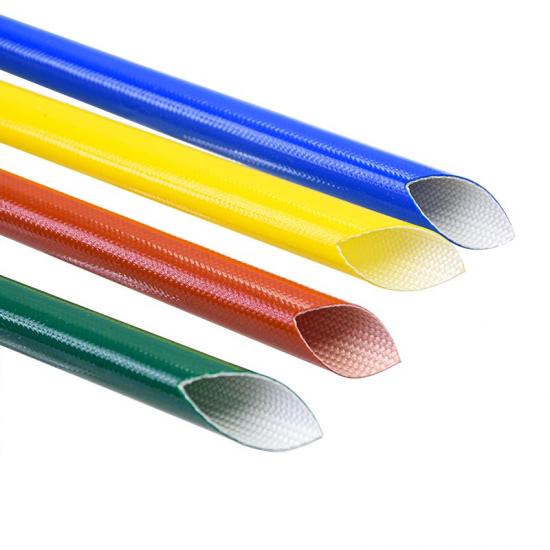

غلاف من الألياف الزجاجية المغلفة بالسيليكون
يتم تصنيع غلاف الألياف الزجاجية المطلي بالسيليكون E-FLEX® عن طريق جدل خيوط الألياف الزجاجية غير القلوية عالية الجودة في شكل معين، متبوعًا بطبقة موحدة من راتنج السيليكون عالي الجودة المعالج تحت ظروف الفلكنة الحرارية الدقيقة ذات درجة الحرارة العالية.
تجمع هذه التركيبة المتميزة بين المتانة الميكانيكية للألياف الزجاجية والعزل الكهربائي الاستثنائي ومقاومة الرطوبة للسيليكون. تتميز بخصائص عزل كهربائي فائقة، ومقاومة موثوقة للهب ذاتية الإطفاء، ومرونة فائقة، مما يجعلها الحل الأمثل للعزل الوقائي في التطبيقات الكهربائية والصناعية الحديثة.
ميزات المنتج
- نطاق واسع لدرجة حرارة التشغيل: يعمل بشكل موثوق ضمن نطاق واسع من درجات الحرارة من -40 درجة مئوية إلى +200 درجة مئوية، ويتكيف بشكل مثالي مع البيئات شديدة البرودة والتعرض المستمر للحرارة العالية.
- أ مقاومة متقدمة للهب : متوافق تماماً مع معايير قابلية الاشتعال VW-1 و UL1441. يجتاز بنجاح اختبار اللهب الأفقي، مما يدل على قدرات ممتازة على الإطفاء الذاتي.
- S جدول تحمل الجهد و es : متوفر بتصنيفين لجهد الانهيار الاسمي (1.5 كيلو فولت و 2.5 كيلو فولت) ليتناسب بمرونة مع متطلبات تكوين الدوائر المختلفة.
- ينظف مرئي هوية: يتم توفيرها بلون أبيض نقي قياسي، مما يسهل التباين الواضح، والتوجيه الجمالي الاحترافي، والتعرف عليها بسهولة داخل حزم الأسلاك المعقدة.
المواصفات الفنية
| الخصائص الفيزيائية ومعايير الاختبار | المواصفات / القيمة الفنية ue |
| مادة مضفرة | ألياف زجاجية غير قلوية |
| مادة الطلاء | راتنج السيليكون |
| نطاق درجة حرارة التشغيل | -40 درجة مئوية ~ +200 درجة مئوية |
| تصنيفات تحمل الجهد | 1.5 كيلو فولت، 2.5 كيلو فولت |
| قابلية الاشتعال | VW-1، UL1441 |
| اختبار الشيخوخة | 260 درجة مئوية لمدة 6 ساعات، بدون تشقق |
| أداء تحمل درجات الحرارة | 200 ± 2 درجة مئوية، 168 ساعة، ≥ قيمة الجهد الابتدائي |
| اختبار الغمر في الماء | لا يسبب لزوجة، ولا تشوه، ولا تليين |
| أداة القطع الموصى بها | مقص |
مواصفة
| رقم القطعة |
المقاس ID
(مم)
|
التسامح في تحديد الهوية
(مم)
|
جدار ث
المرض (T)
(مم)
|
طول التعبئة
(م/بكرة)
|
|
| 1.5 كيلو فولت | 2.5 كيلو فولت | ||||
| GF-IC-S-0.5-WH | 0.5 | +0.30/-0.10 | 0.31±0.05 | 0.31±0.05 | 200 |
| GF-IC-S-0.8-WH | 0.8 | +0.30/-0.10 | 0.31±0.05 | 0.33±0.05 | 200 |
| GF-IC-S-1.0-WH | 1 | +0.30/-0.10 | 0.32±0.05 | 0.36±0.05 | 200 |
| GF-IC-S-1.5-WH | 1.5 | +0.30/-0.10 | 0.37±0.05 | 0.38±0.05 | 200 |
| GF-IC-S-2.0-WH | 2 | +0.30/-0.10 | 0.37±0.05 | 0.39±0.05 | 200 |
| GF-IC-S-2.5-WH | 2.5 | +0.30/-0.10 | 0.37±0.05 | 0.41±0.05 | 200 |
| GF-IC-S-3.0-WH | 3 | +0.30/-0.10 | 0.37±0.05 | 0.43±0.05 | 100 |
| GF-IC-S-3.5-WH | 3.5 | +0.30/-0.10 | 0.38±0.05 | 0.43±0.05 | 100 |
| GF-IC-S-4.0-WH | 4 | +0.30/-0.10 | 0.39±0.05 | 0.44±0.05 | 100 |
| GF-IC-S-4.5-WH | 4.5 | +0.30/-0.10 | 0.40±0.05 | 0.44±0.05 | 100 |
| GF-IC-S-5.0-WH | 5 | +0.40/-0.10 | 0.40±0.05 | 0.44±0.05 | 100 |
| GF-IC-S-5.5-WH | 5.5 | +0.40/-0.10 | 0.40±0.05 | 0.44±0.05 | 100 |
| GF-IC-S-6.0-WH | 6 | +0.40/-0.10 | 0.41±0.05 | 0.45±0.05 | 100 |
| GF-IC-S-7.0-WH | 7 | +0.40/-0.10 | 0.41±0.05 | 0.45±0.05 | 100 |
| GF-IC-S-8.0-WH | 8 | +0.40/-0.10 | 0.42±0.05 | 0.45±0.05 | 50 |
| GF-IC-S-9.0-WH | 9 | +0.50/-0.10 | 0.48±0.05 | 0.53±0.05 | 50 |
| GF-IC-S-10.0-WH | 10 | +0.50/-0.10 | 0.50±0.05 | 0.53±0.05 | 50 |
| GF-IC-S-11.0-WH | 11 | +0.50/-0.10 | 0.51±0.05 | 0.54±0.05 | 50 |
| GF-IC-S-12.0-WH | 12 | +0.50/-0.10 | 0.51±0.05 | 0.54±0.05 | 50 |
| GF-IC-S-13.0-WH | 13 | +0.50/-0.10 | 0.51±0.05 | 0.55±0.05 | 50 |
| GF-IC-S-14.0-WH | 14 | +0.50/-0.10 | 0.51±0.05 | 0.55±0.05 | 50 |
| GF-IC-S-15.0-WH | 15 | +0.50/-0.10 | 0.52±0.05 | 0.55±0.05 | 50 |
| GF-IC-S-16.0-WH | 16 | +0.60/-0.10 | 0.53±0.05 | 0.56±0.05 | 50 |
| GF-IC-S-18.0-WH | 18 | +0.60/-0.10 | 0.60±0.05 | 0.63±0.05 | 50 |
| GF-IC-S-20.0-WH | 20 | +0.80/-0.10 | 0.70±0.05 | 0.73±0.05 | 50 |
| GF-IC-S-25.0-WH | 25 | +0.80/-0.10 | 0.75±0.05 | 0.76±0.05 | 50 |
| GF-IC-S-30.0-WH | 30 | +0.80/-0.10 | 0.75±0.05 | 0.78±0.05 | 50 |
| GF-IC-S-35.0-WH | 35 | +0.80/-0.10 | 0.80±0.05 | 0.85±0.05 | 50 |
تطبيقات المنتج النموذجية
بفضل خصائصها الكهربائية والحرارية والميكانيكية القوية، يتم استخدام غلاف E-FLEX® المصنوع من ألياف السيليكون والزجاج على نطاق واسع في العديد من الصناعات ذات الطلب العالي:
- تي حماية المحول من الرصاص : يعزل ويحمي أسلاك المحول الداخلية الأساسية من الإجهادات الاهتزازية العالية وتراكم الحرارة.
- محرك ملف يقود s : يعمل كغطاء عازل حراري متين وعازل كهربائي للآلات الثقيلة وملفات المحركات الكهربائية الصناعية.
- ج المكون أنا ns أولا تي o ن يوفر عزلاً بيئياً وإلكترونياً ممتازاً للمقاومات والمكثفات وعناصر التسخين والوصلات الطرفية المعقدة.
-
أنظمة توصيل الطاقة الكهربائية:
تُستخدم على نطاق واسع في لوحات توزيع الطاقة، وتوجيه خطوط مركبات الطاقة الجديدة، والأجهزة المنزلية الصناعية الموجودة في المناطق ذات الحرارة العالية.
