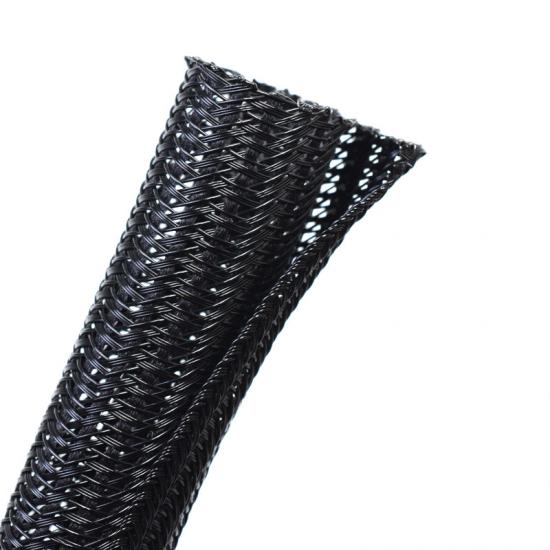

غلاف كابل مضفر منقسم ملتف مقاوم للأشعة فوق البنفسجية
MJ FLEX مقاوم للأشعة فوق البنفسجيةغلاف كابل مضفر منقسم ملتفمصمم لحماية الأسلاك وحزم الكابلات المعرضة لأشعة الشمس والبيئات الخارجية.
مصنوع من خيوط PET أحادية ومتعددة الشعيرات مستقرة ضد الأشعة فوق البنفسجية، هذا الغلاف المرنغلاف كابل ملتفيتميز بهيكل منقسم ذاتي الالتفاف يسمح بالتركيب السهل دون فصل الأسلاك أو الموصلات.
أكملت المادة بنجاح اختبار التعرض للعوامل الجوية بقوس الزينون لمدة 1000 ساعة وفقًا للمعيار ISO 4892-2، مما يثبت مرونة ممتازة والحفاظ على الخصائص الميكانيكية دون تشققات أو هشاشة ظاهرة.
لماذا تختار التغليف المنقسم المقاوم للأشعة فوق البنفسجية؟
PET القياسيالتغليف المنقسمقد يتلاشى تدريجيًا أو يتصلب أو يفقد المرونة بعد التعرض الطويل لأشعة الشمس.
يستخدم SBW-PET-UV تركيبة PET مستقرة ضد الأشعة فوق البنفسجية لتحسين المقاومة للإشعاع فوق البنفسجي مع الحفاظ على المرونة ومقاومة التآكل وسهولة تركيب أغطية الكابلات المضفرة الملتفة التقليدية.
يجعل تصميمه القابل للفتح مناسبًا بشكل خاص لضفائر الأسلاك الخارجية التي لا يمكنها استخدام التغليف المضفر المغلق بسبب الموصلات الكبيرة أو الفروع أو متطلبات الصيانة.
الميزات الرئيسية
1. تم اختباره لمدة 1000 ساعة وفقًا للمعيار ISO 4892-2
2. مقاومة ممتازة للأشعة فوق البنفسجية والعوامل الجوية
3. لا توجد تشققات أو هشاشة ظاهرة بعد الاختبار
4. احتفاظ بأكثر من 94% من الاستطالة
5. هيكل منقسم ذاتي الالتفاف
6. تركيب سهل دون إزالة الموصلات
7. يسمح بإضافة الكابلات أو إزالتها بسهولة
8. مرن ومقاوم للتآكل
9. يوفر تغطية متسقة لحزم الكابلات
10. مناسب لضفائر الأسلاك غير المنتظمة
11. متوافق مع RoHS وREACH
12. تتوفر أحجام وألوان وعبوات مخصصة
نتائج اختبار الأشعة فوق البنفسجية ISO 4892-2
تم اختبار مادة PET المستقرة ضد الأشعة فوق البنفسجية تحت التعرض لضوء قوس الزينون لتقييم مقاومتها لأشعة الشمس المحاكاة والحرارة والرطوبة.
تُظهر النتائج أن المادة تحافظ على مرونة وأداء ميكانيكي جيد بعد التعرض المطول للعوامل الجوية الاصطناعية.
نتائج اختبار التعرض المتسارع للعوامل الجوية مخصصة لمقارنة المواد ولا تمثل عمر خدمة خارجيًا دقيقًا.
| عنصر الاختبار | النتيجة |
| معيار الاختبار |
ISO 4892-2 |
|
مدة التعرض |
1000 ساعة |
|
شدة الإشعاع |
0.35 واط/م² عند 340 نانومتر |
|
درجة حرارة اللوحة السوداء |
65°C |
|
الرطوبة النسبية |
50% |
|
دورة التعرض |
102 دقيقة ضوء + 18 دقيقة ضوء ورذاذ ماء |
|
أداء الشد |
انخفاض بنسبة 10% تقريبًا |
|
الاستطالة عند الكسر |
انخفاض بنسبة 5.8% تقريبًا |
|
الاحتفاظ بالاستطالة |
أكثر من 94% |
|
المظهر |
لا توجد تشققات مرئية أو هشاشة |
البيانات الفنية
|
الخاصية |
المواصفة |
|
المادة |
خيط PET أحادي ومتعدد الشعيرات مُثبت ضد الأشعة فوق البنفسجية |
|
التركيب |
تركيب مضفر منقسم ذاتي الالتفاف |
| التداخل |
≧35% |
|
درجة حرارة التشغيل |
-40°C إلى +125°C |
|
نقطة الانصهار |
240+(-)10℃ |
|
مقاومة الأشعة فوق البنفسجية |
ISO 4892-2، 1,000 ساعة |
|
مقاومة التآكل |
ممتازة |
|
الامتثال |
متوافق مع RoHS وREACH وخالٍ من الهالوجين |
| اللون القياسي | أسود |
|
الأحجام المتاحة |
قطر داخلي 3 مم~قطر داخلي 50 مم |
|
طريقة القطع |
سكين ساخن |
|
التخصيص |
الحجم، اللون، التداخل، الكثافة والتغليف |
المواصفات
| رقم الجزء |
الحجم الاسمي القطر (مم) |
عرض الانتشار (مم) |
نطاق قطر الحزمة (مم) |

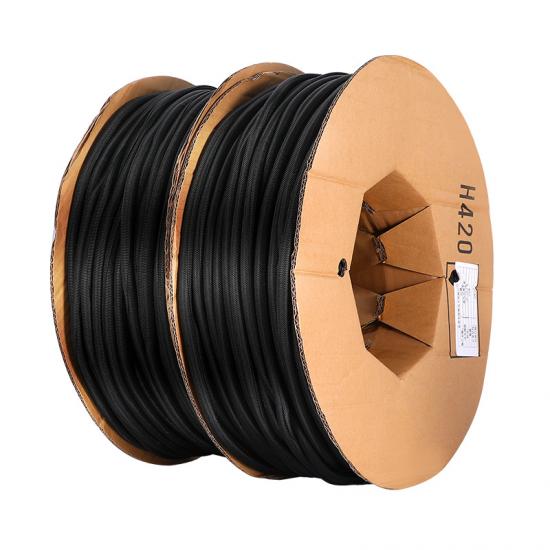

طول التعبئة (م/بكرة) |
|
| الحد الأدنى | الحد الأقصى | ||||
| SBW-PET-003-BK-UV |
Φ3 |
21±3 |
2 | 4 | 300 |
|
SBW-PET-006-BK-UV |
Φ6 |
28±3 |
4 | 7 | 100 |
|
SBW-PET-008-BK-UV |
Φ8 |
45±3 |
6 | 10 | 100 |
|
SBW-PET-010-BK-UV |
Φ10 | 53±5 | 8 | 11 | 100 |
|
SBW-PET-013-BK-UV |
Φ13 |
60±5 |
12 | 15 | 50 |
|
SBW-PET-016-BK-UV |
Φ16 |
75±5 |
15 | 18 | 25 |
|
SBW-PET-019-BK-UV |
Φ19 |
89±5 |
18 | 22 | 25 |
|
SBW-PET-025-BK-UV |
Φ25 | 115±8 | 23 | 26 | 25 |
|
SBW-PET-029-BK-UV |
Φ29 |
130±8 |
28 | 30 | 25 |
|
SBW-PET-032-BK-UV |
Φ32 |
143±8 |
29 | 34 | 25 |
|
SBW-PET-038-BK-UV |
Φ38 | 160±10 | 35 | 40 | 25 |
|
SBW-PET-050-BK-UV |
Φ50 |
215±10 |
46 | 55 | 25 |
التطبيقات النموذجية
1. المعدات الشمسية ومعدات الخلايا الكهروضوئية1. المعدات الشمسية والكهروضوئية
يحمي كابلات التيار المستمر المكشوفة وأسلاك التأريض وحزم الكابلات من أشعة الشمس والتآكل والعوامل الجوية اليومية. يتيح التصميم المنقسم والملتف التركيب دون فصل الكابلات أو الموصلات الموجودة.
2. محطات شحن المركبات الكهربائية
مناسب لحماية الأسلاك الداخلية وحزم الكابلات الخارجية المعرضة للأشعة فوق البنفسجية والتآكل الميكانيكي. كما يسهّل الهيكل القابل للفتح الفحص والصيانة واستبدال الكابلات.
3. الخزائن الكهربائية الخارجية
ينظم ويحمي الأسلاك حول خزائن التحكم الخارجية والحوامل والمعدات الكهربائية لتوزيع الطاقة. يساعد هيكل PET المثبت ضد الأشعة فوق البنفسجية في الحفاظ على المرونة عند التعرض الطويل لأشعة الشمس.
4. ضفائر الأسلاك للسيارات
يوفر حماية خفيفة الوزن ضد التآكل لضفائر الأسلاك المعرضة لأشعة الشمس والاهتزاز والاحتكاك. يتكيف التصميم ذاتي الالتفاف مع الضفائر المتفرعة ويسمح بدخول أو خروج الأسلاك من أي نقطة.
5. المركبات التجارية والزراعية
يحمي الأسلاك في الشاحنات والحافلات والجرارات والمعدات الزراعية التي تعمل تحت أشعة الشمس والغبار والاهتزاز المتكرر. يسهل الهيكل المنقسم والمرن التركيب حول الضفائر الموجودة.
6. آلات البناء
مناسب للحفارات واللوادر وغيرها من المعدات الخارجية حيث تتعرض الكابلات للأشعة فوق البنفسجية والتآكل والاهتزاز والصيانة الدورية. يمكن إعادة فتح الغلاف لتسهيل الفحص أو استبدال الكابلات.
7. معدات السكك الحديدية والنقل
يساعد في تنظيم وحماية حزم الكابلات المعرضة للتآكل الميكانيكي وأشعة الشمس المباشرة أو غير المباشرة. يناسب هيكل الالتفاف أنظمة الأسلاك المعقدة والمتفرعة.
يجب استخدام إصدار تم اختباره وفقًا لمعيار السكك الحديدية أو النقل المعمول به للتطبيقات التي تتطلب أداءً محددًا لمقاومة اللهب أو الدخان أو السمية.
8. أنظمة الإضاءة الخارجية
يحمي كابلات الطاقة والتحكم المستخدمة في مصابيح الشوارع وإضاءة المناظر الطبيعية واللافتات والإضاءة المعمارية. تساعد مقاومة الأشعة فوق البنفسجية في تقليل التصلب المبكر والتدهور الناتج عن التعرض لأشعة الشمس.
9. معدات الاتصالات
مناسب للهوائيات الخارجية والمحطات الأساسية وأنظمة المراقبة وخزائن الاتصالات. يحمي حزم الكابلات من التعرض للأشعة فوق البنفسجية والتآكل مع السماح بسهولة الوصول للترقيات والصيانة.
10. الآلات الصناعية
يوفر حماية ضد التآكل وتنظيمًا للكابلات للآلات التي تعمل في الهواء الطلق أو في البيئات المكشوفة جزئيًا. يتيح التصميم المنقسم التركيب السريع فوق الكابلات المجمعة دون إزالة الأطراف أو الموصلات.
التخصيص متاح
توفر MJ FLEX خدمات OEM وODM لمتطلبات حماية الكابلات الخارجية المختلفة:
1. قطر مخصص ونطاق تغطية مخصص
2. نسب تداخل مختلفة
3. تركيبات مواد مقاومة للأشعة فوق البنفسجية
4. خيارات مقاومة للهب
5. ألوان مخصصة
6. ضبط كثافة التضفير
7. طول لفات أو أطوال قطع مخصصة
8. تغليف على بكرة أو ملف أو صندوق كرتوني
9. وضع علامات تجارية خاصة وتغليف مخصص
الأسئلة الشائعة
1. هل غلاف الكابلات المنقسم هذا مناسب للاستخدام الخارجي؟
نعم. يتم تصنيعه من PET مثبت ضد الأشعة فوق البنفسجية وقد اجتاز اختبارًا لمدة 1000 ساعة وفقًا للمعيار ISO 4892-2.
2.ما الفرق بين التغليف الملفوف حول الكابل والتغليف المضفر القابل للتمدد؟
يحتوي التغليف الملفوف حول الكابل على شق طولي ويمكن تركيبه فوق حزم الكابلات الموجودة. أما التغليف المضفر القابل للتمدد المغلق فيتطلب مرور الأسلاك أو الموصلات عبر الغلاف.
3.هل يمكن تركيبه دون فصل الكابلات؟
نعم. يسمح التصميم المنقسم ذوية الالتفاف الذاتي بتركيب الغلاف دون إزالة الموصلات أو الأطراف.
4.هل يمكن أن تدخل الكابلات أو تخرج من منتصف الغلاف؟
نعم. يمكن للأسلاك الفردية والفروع أن تدخل أو تخرج في أي موضع تقريبًا على طول الغلاف.
5.هل الغلاف مقاوم للماء؟
لا. يوفر تصميمه المضفر والمنقسم حماية من الأشعة فوق البنفسجية والتآكل والحماية الميكانيكية، لكنه لا يشكل مانع تسرب مقاومًا للماء.
6.ما اللون الموصى به للتطبيقات الخارجية؟
يوصى باللون الأسود لأن مادة PET السوداء المصاغة بشكل مناسب توفر عمومًا مقاومة أفضل للأشعة فوق البنفسجية مقارنة بالألوان الفاتحة.
7.هل يمكن الجمع بين مقاومة الأشعة فوق البنفسجية ومقاومة اللهب؟
نعم. يمكن لـ MJ FLEX تطوير إصدارات مقاومة للأشعة فوق البنفسجية ومثبطة للهب وفقًا للمواصفات المطلوبة. يجب التحقق من الأداء النهائي من خلال الاختبارات المقابلة.
8.هل يمكنكم توفير عينات وتقارير اختبار؟
نعم. يمكن توفير عينات المنتجات، وأوراق البيانات الفنية، ووثائق اختبار ISO 4892-2 المتاحة عند الطلب.
راطلب عينة أو عرض سعر
يرجى تقديم المعلومات التالية:
1.قطر حزمة الكابلات
2.الحد الأقصى لقطر الموصل
3.طول الغلاف المطلوب
4.بيئة التشغيل الخارجية
5.متطلبات مقاومة الأشعة فوق البنفسجية ومثبطات اللهب
6.الكمية السنوية التقديرية
ستوصي MJ FLEX بالحجم المناسب ونسبة التداخل وتصميم المنتج الملائم لتطبيقك.
